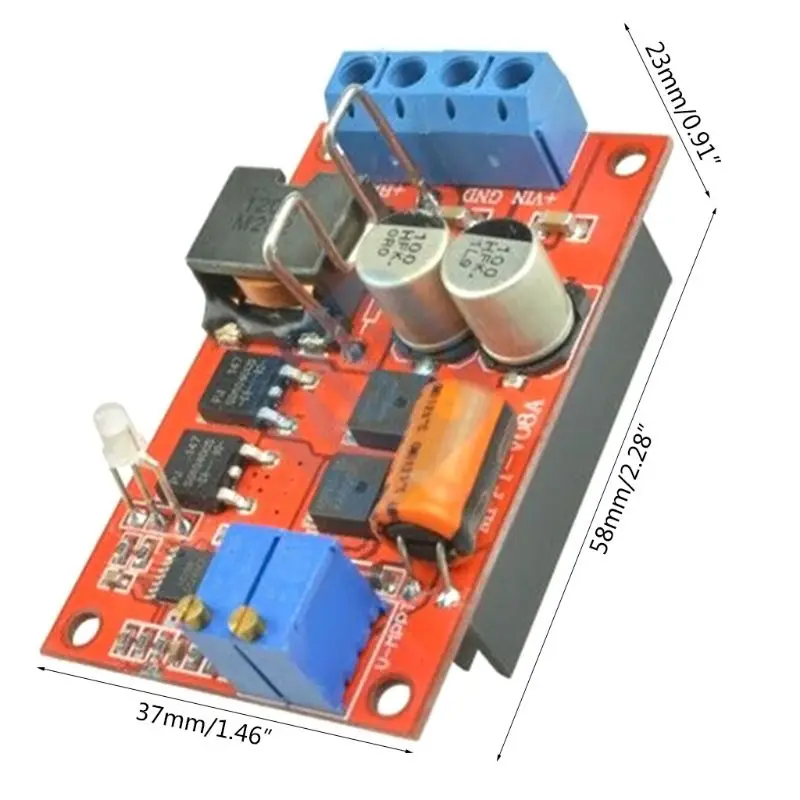

5A регулятор MPPT солнечной панели Контроллер Батарея зарядкой 9 В, 12 В, 24 В постоянного тока, автоматический переключатель

Описание

Описание продукта:

1 Вт-100 Вт 9 V-28 V подходит 9 V 12 V 18 V 24 V солнечных панелей для батарей, никель-кадмиевые, никель-водородных, литиевые батареи (аккумулятор) Зарядка, ветровые турбины солнечные уличные лампы

Входные и выходные клеммы изготовлены из высококлассного импульсного источника питания для высокочастотных низкоомных электролитических конденсаторов (low ESR), гарантируя, что выходная пульсация. Может эффективно фильтровать глюки импульсного источника питания.

Модуль параметры:

Модульная природа: реальный MPPT солнечной максимальной мощности точки слежения, автоматическое интеллектуальное управление зарядкой, низкое энергопотребление

Входное напряжение: 8-28 В постоянного тока входное напряжение постоянного тока. (Вход переменного тока)

Выходное напряжение: 5-26 В постоянного тока бесступенчатая передача для более низкого выходного напряжения, пожалуйста, свяжитесь с держателем.

6 в батарея может заряжаться либо 12 или 8,4 в, 12,6 в, 16,8 в литиевая батарея

7,2 V, 10,8 V, 14,4 V литий-железо-фосфатная батарея

2-4 струнные литиевые батареи, плата управления зарядкой литий-железо-фосфат

Выходной ток: 2A/5A максимальный зарядный ток в двух вариантах: A версия 5A B версия 2A 5A версия по умолчанию доставка

Индикатор зарядки:Да. Быстрая зарядка красный светильник длинный яркий красный и синий светильник s вспышка попеременно заряжается. Полная Автоматическая остановка.

Функция MPPT: a. MPPT Максимальная мощность точки автоматического отслеживания, для максимального использования солнечной зарядки

Низкое давление: 1 в (как и понижающий регулятор напряжения, входное напряжение по крайней мере выше, чем на выходе 1 В)

Низкое энергопотребление:

Да! Ультра-низкое давление разработано для достижения низкого энергопотребления и высокой эффективности, профессиональная адаптация солнечных панелей

Рабочая температура: Промышленный класс (от-40 ℃ до + 85 ℃)

Регулирование нагрузки: ± 1%

Регулирование напряжения: ± 0.5%

Эффективность преобразования: Макс: 93% пик: 95% для различных условий освещения варьируется.

Зарядка: автоматический интеллектуальный трехступенчатый режим зарядки. Самоотслеживающийся ток заряда солнечной энергии автоматически корректирует Размер

Ток без нагрузки: 3 мА даже слабый утренний Солнечный свет может легко начать автоматически, исключая ручной переключатель.

Входная защита от обратной полярности: Да. Исключительно спроектированный ультра-низкий Предотвращение выпадения mos-транзисторов защита от обратной полярности, обратный вход не работает.

Выход до защиты:Да. Эффективно предотвратить ночной рефлюкс батареи электрический заряд лист!

Подключение: клеммы

Слежением за максимальной точкой мощности напряжение:Регулируемый, mppt солнечные модули в различном напряжении отличаются, даже mppt напряжение не может настроить mppt Солнечный контроллер, можно назвать mppt его?

Технология управления MPPT с использованием схемы управления коэффициентом эффективности зарядки листа заряда в обычном или DC-DC понижающем питании MCU + PWM lift около 30%.

Полностью использовать солнечную энергию и работу с низким энергопотреблением.

Снизить потери мощности! Функция MPPT может эффективно предотвратить солнечные панели, так что напряжение зарядки-это батарея медленной смерти.

Примечание: Первая зарядка заранее регулирует выходное напряжение и внимательно Отслеживайте напряжение батареи, чтобы предотвратить перезарядку! Не Защищайте литиевые батареи!

Метод отладки:

Шаг 1: Подключите солнечную батарею, не берите бутылку для зарядки, если выходное напряжение на шаге 2. если нет передачи малого выхода против часовой стрелки медленно до выходного напряжения MPPT.

Шаг 2: против часовой стрелки передача небольшого выходного напряжения до тех пор, пока красные и синие огни не мигают, затем грубое выходное напряжение до полного отключения напряжения

Шаг 3:Получите доступ к разряженной батарее и на выходной струне амперметра, чтобы контролировать зарядный ток, MPPT обрезки потенциометра до максимального тока зарядки.

Шаг 4: доступ просто полон батарей, если синий светильник по часовой стрелке поворачивает выходное напряжение до тех пор, пока красный светильник.

Затем медленно переносите небольшое выходное напряжение против часовой стрелки до тех пор, пока не загорится синий свет, а затем Используйте мультиметр для измерения, чтобы определить правильное напряжение отключения, чтобы избежать перезаряда!

Методы передачи вместо использования источника питания солнечной энергии:

Шаг 1: источник питания был отрегулирован солнечным MPPT напряжением (например, 18 в)

Шаг 2: блок питания, подключенный к входному терминалу, не берите Аккумулятор для зарядки, если выходное напряжение регулируется по часовой стрелке, пока нет большого выходного напряжения MPPT.

Затем медленно против часовой стрелки, пока передача небольшого MPPT не будет иметь выходное напряжение.

Шаг 3: против часовой стрелки выключите выходное напряжение до тех пор, пока красные и синие огни не мигают, затем грубое выходное напряжение до полного отключения напряжения

Особенности платы управления зарядкой:

1. максимальное отслеживание точки питания солнечной батареи, выходной ток больше, чем ток солнечной панели, реальный ультра-эффективный MPPT, поддержка 8-28 в, 100 Вт Солнечная энергия в пределах большого тока зарядки с солнечной панелью рекомендуется, чтобы каждый модуль) несколько модулей подключены параллельно, чтобы расширить зарядный ток

2. Выходное напряжение может быть отрегулировано, CC-CW автоматическим управлением (может поддерживать одиночные или мульти-литиевые батареи или литий-железо-фосфат или свинцово-кислотные батареи, мощный светодиодный и т. д.)

3. Полное управление зарядкой аккумулятора

4. Частота переключения ШИМ: 300 кГц

Измерительное сопротивление, низкий отсев идеальная защита от реверса, реверс не работает, положить конец обратному повреждению зарядного листа

Посылка включает в себя:

1 шт. x Регулятор солнечной панели 5A MPPT Контроллер заряда батареи 9 в 12 В 24 В автоматический переключатель
