Hantek 3в1 цифровой осциллограф 2 канала 40 МГц 70 МГц+ генератор сигналов+ мультиметр портативный USB ЖК-дисплей тестовый инструмент

Описание

Hantek 3в1 цифровой осциллограф + генератор сигналов + мультиметр портативный USB 2 канала тестер

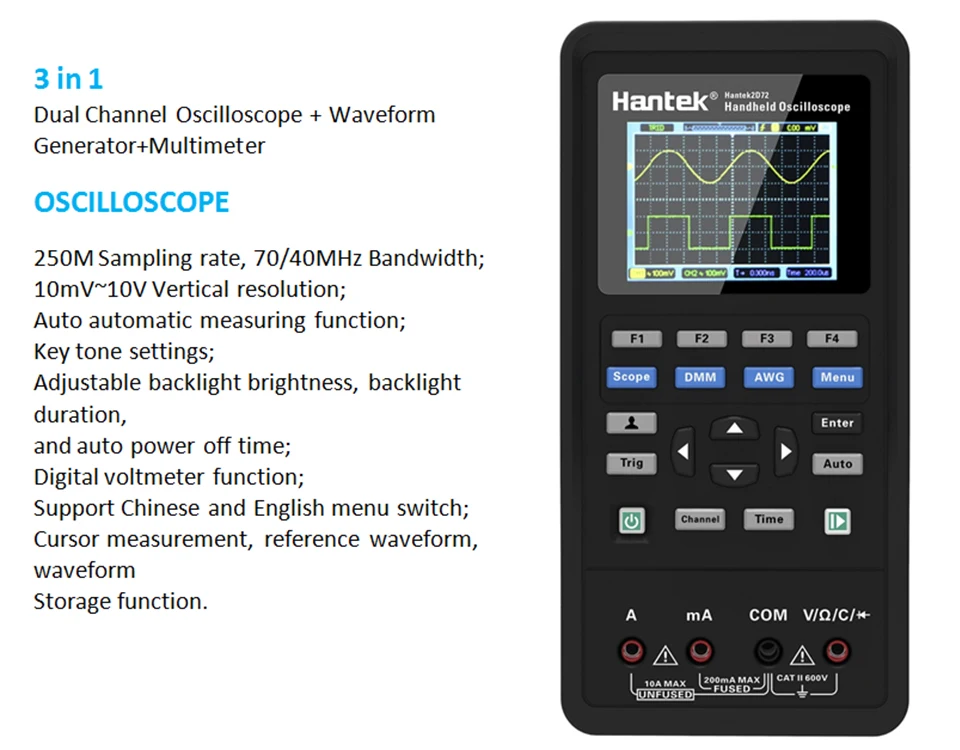

Осциллограф + генератор сигналов + мультиметр: Эта многофункциональная станция имеет три универсальных испытательных инструмента. Это исходящий прямой продукт для инженеров.

Интеллигентая (ый) контроль заряда: Его литиевые батареи могут быть перезаряжены byeither high current-5V/2A или обычный интерфейс USB компьютера. Позволяет во время зарядки, при использовании, очень удобно и удобно;

Сверхнизкий уровень мощности: Интерфейс зарядки типа C, после каждой подзарядки 2 часов устройство может использоваться непрерывно в течение всего дня или в режиме ожидания более двух месяцев;

Большой емкости литиевая батарея питания: 18650 сменная литиевая батарея, без замены батареи;

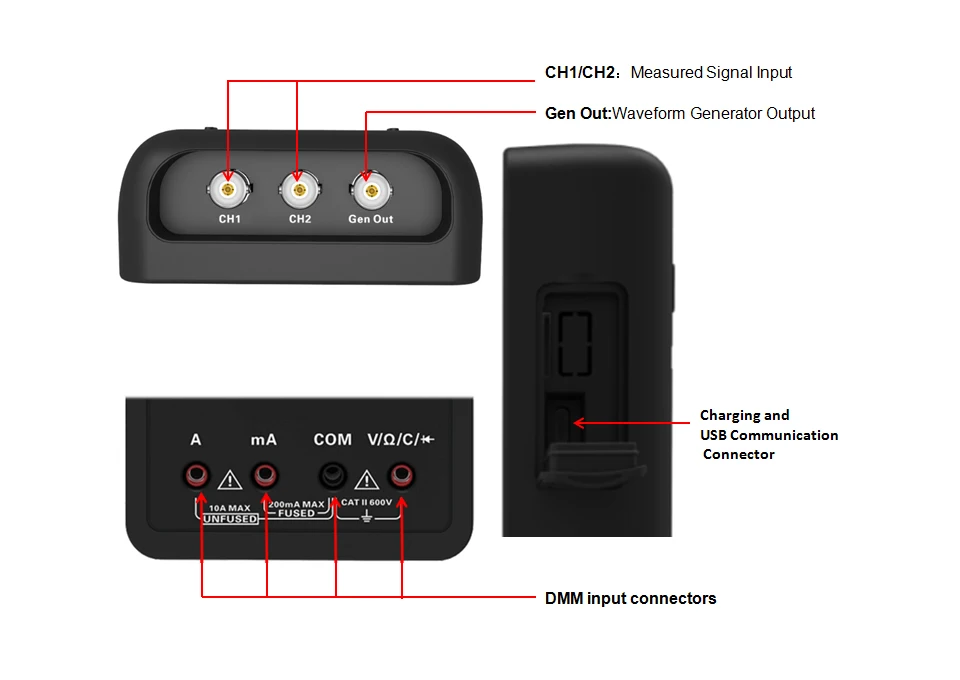

Зарядное устройство 5 V/2A + зарядный кабель type C: Type C power + интерфейс передачи данных, может поделиться зарядным устройством и кабелем передачи данных с вашим мобильным телефоном;

Автоматический тест на один ключ: Магический инструмент и основная функция для тестирования новичка;

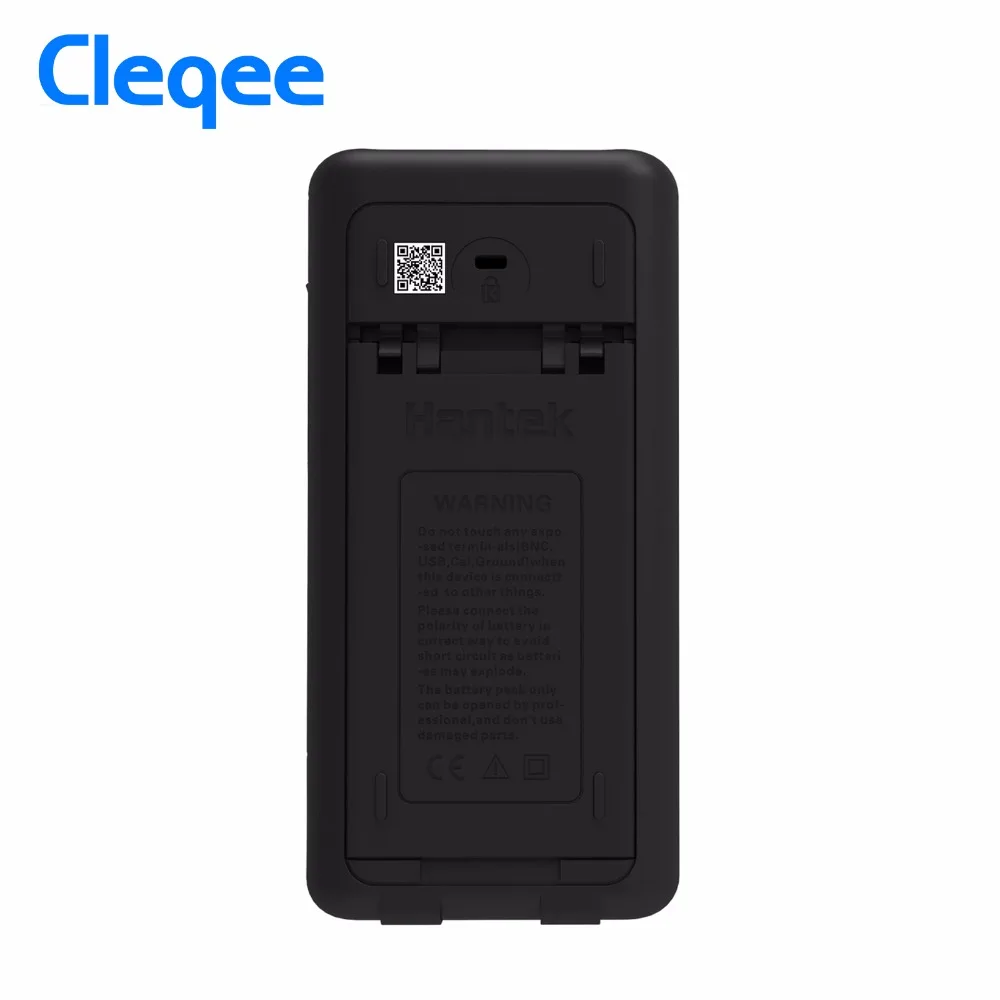

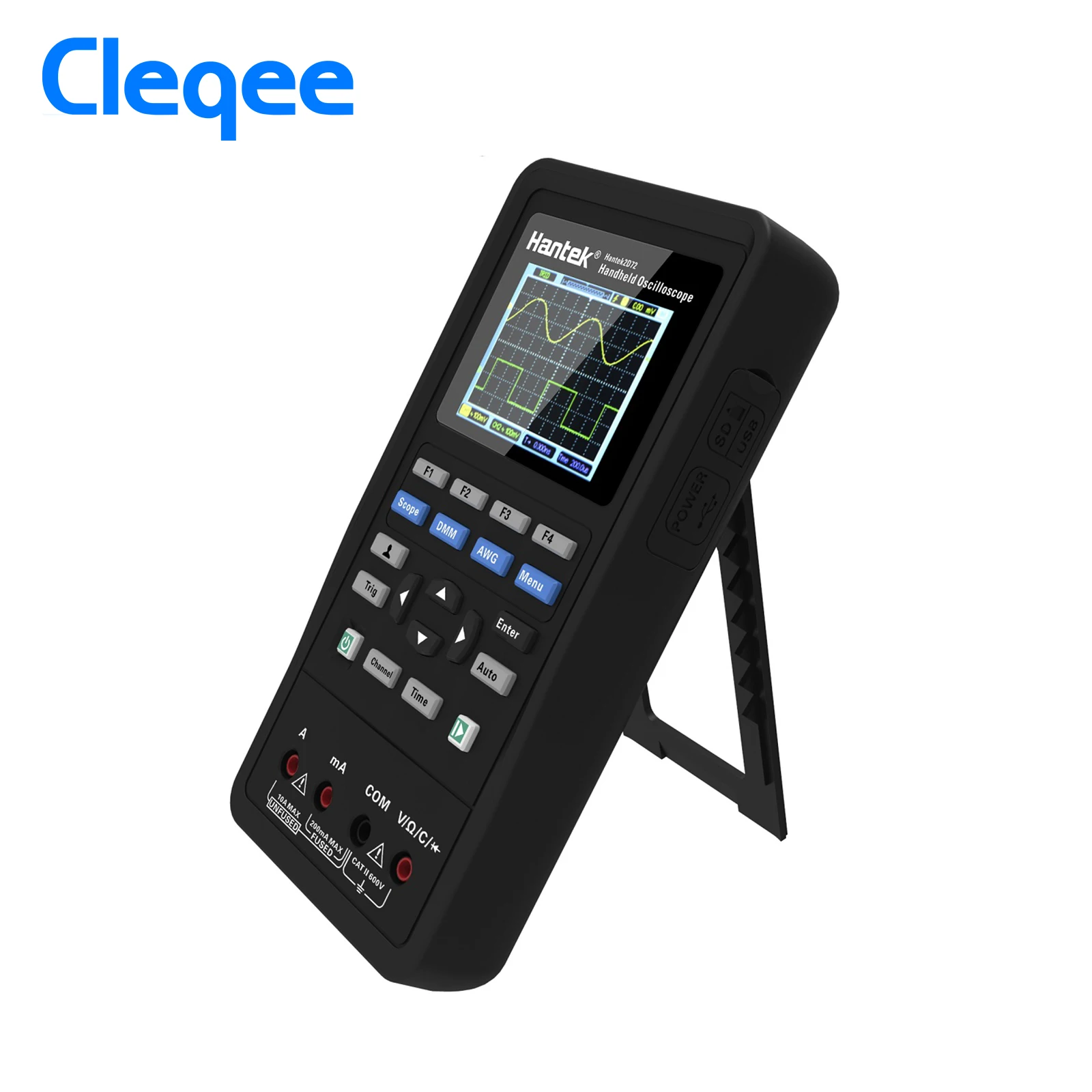

Небольшой объем, одна рука держится: Конструкция подвески на 45 градусов обеспечивает работу станции в любом месте в любое время;

Одна ключевая страница, быстрая сравнение двух групп справочных сигналов + 6 групп сигналов хранения, простой и эффективный;

Цифровой вольтметр функция: Автоматическое Измерение частоты и амплитуды, удобное и беззаботное;

Функция измерения курсора поддерживает ручное измерение времени и напряжения и точно измеряет необходимые формы сигнала;

Одним щелчком мыши переключение меню на китайском и английском языках;

Цвет ЖК-дисплей экран: Изысканные и гладкие линии делают сигнал четким и неискаженным при увеличении;

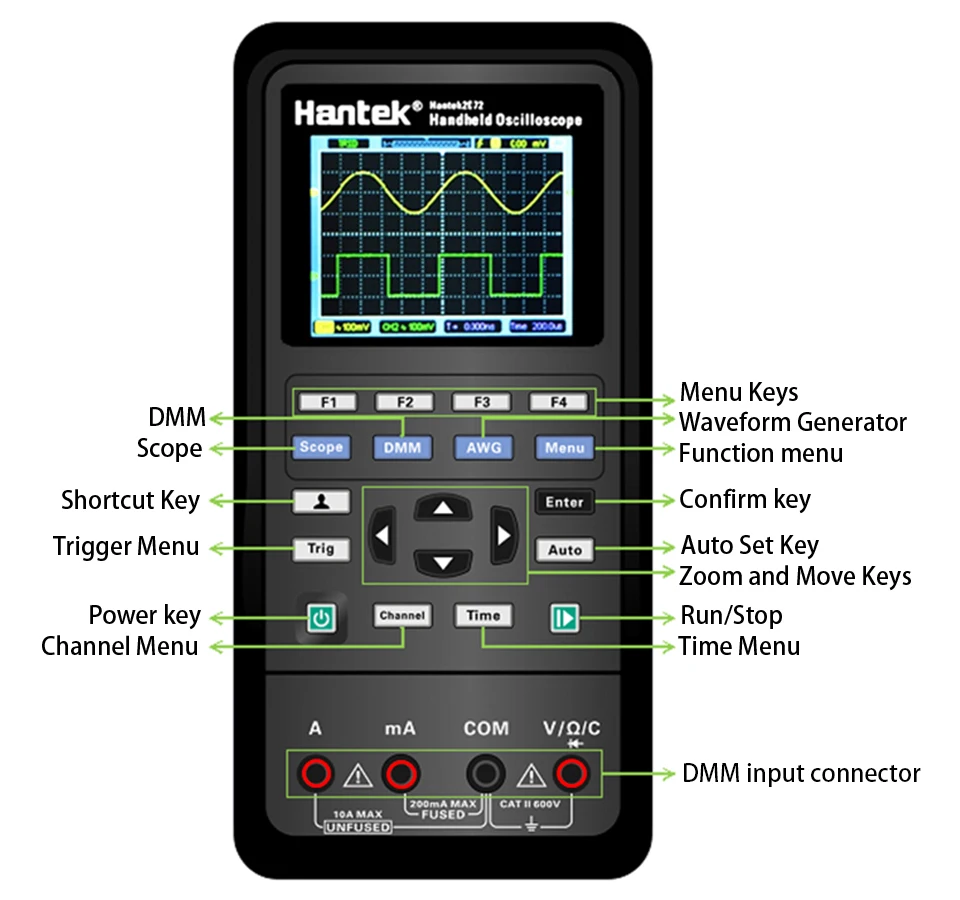

Минималистичный дизайн клавиатуры упрощает работу, удобен в использовании;

Unibody обсадных труб: Тонкое Сенсорное ощущение, благоприятное ударопрочность, выдающееся термостойкость, легко разбирается;

-Функция тарирования: Без уровня дрейфа после длительного использования;

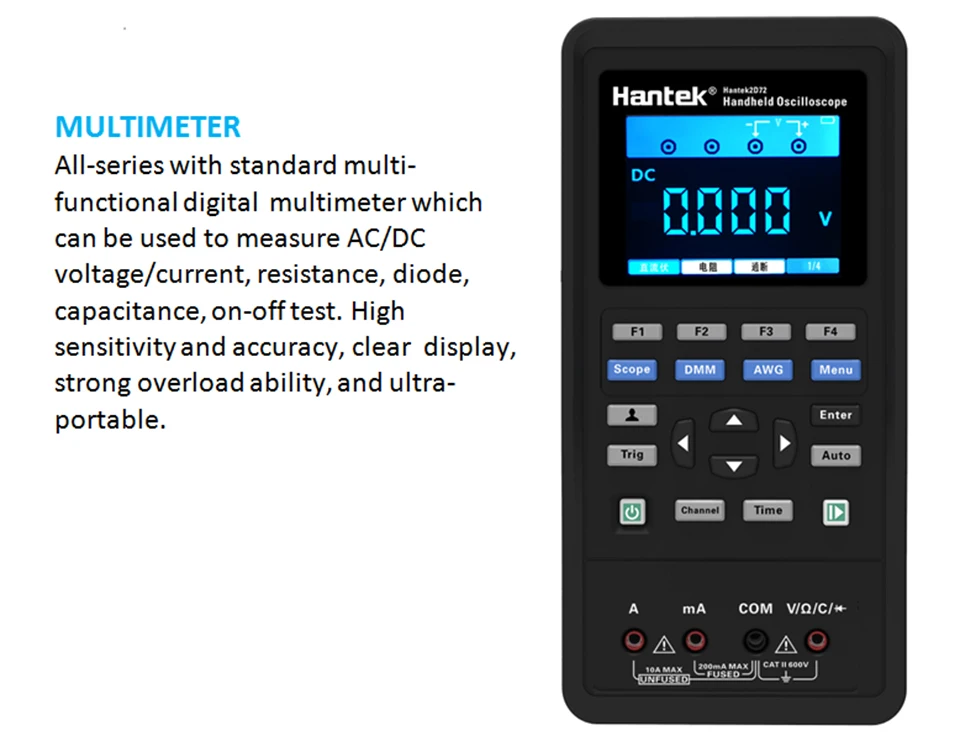

Универсальный мультиметр функция: Напряжение, ток, сопротивление, диод, конденсатор, ВКЛ-ВЫКЛ тест;

Генератор сигналов Функция выходного сигнала: Выходной синус, квадрат, треугольник, трапециевидный и другие формы сигнала; синус до 25 МГц;

Hantek 3в1 цифровой осциллограф 2 канала 40 МГц 70 МГц+ генератор сигналов+ мультиметр портативный USB ЖК-дисплей тестовый инструмент

Технические характеристики

Модель	Hantek2D72	Hantek2D42	Hantek2C72	Hantek2C42
Режим осциллографа
Пропускная способность	70 МГц	40 МГц	70 МГц	40 МГц
Канал	2CH + DMM + AWG	2CH + DMM + AWG	2CH + DMM + AWG	2CH + DMM + AWG
По горизонтали
Образец диапазон скорости цифрового потока	250MSa/s (одноканальный), 125MSa/s (двухканальный)
Сигналов интерполяции	(Sin x)/x
Запись Длина	Макс. 6 K для одноканальных; 3 K образцов на двухканальный
SEC/DIV диапазон	5ns/div ~ 500 s/div 1, 2, 5 последовательностей
Вертикальный
Аналого-цифровой преобразователь	8-плата сбора данных, каждый канал выборку одновременно
Вольт/DIV диапазон	10mV/div ~ 10В/divat вход BNC
Предел пропускной способности, типичный	20 МГц
DC усиления точность	± 3% для нормального или среднего режима приобретения, 10 V/div до 10mV/div
Примечание: полоса пропускания уменьшается до 6 МГц при использовании зонда 1X.
Приобретение
Приобретение режимов	Обычный
Триггер
Тип	Края
Режим	Авто, нормальный, одиночный
Уровень	± 4 деления от центра экрана
Точность уровня триггера	0.2div × Вольт/div в пределах ± 4 делений от центра экрана
Наклон	Рост, падение, рост и падение
Источник света	CH1/CH2
Вход
Соединительная муфта	DC, AC или GND
Вход импеданс	25pF±3 пФ, ± 2%
Переменному току
Затухания зонда	1X, 10X
Поддерживается зонд затухание факторов	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	150 VRMS
Измерение
Курсор	Разница в напряжении между курсорами: V
	Разница во времени между курсорами: T
Автоматические измерения	Частота, амплитуда
Генератор сигналов произвольной формы режим
Сигналов частоты	Синус: 1 Гц ~ 25 МГц		-	-
	Площадь: 1 Гц ~ 10 МГц		-	-
	Рампа: 1 Гц ~ 1 МГц		-	-
	EXP: 1 Гц ~ 5 МГц		-	-
Для отбора проб	250MSa/s		-	-
Амплитуда	-	-
	5Vpp (высокое сопротивление)		-	-
Частота Разрешение	0.10%		-	-
Канал	1CH выходного сигнала		-	-
Сигналов глубины	512Sa		-	-
Вертикальный Разрешение	12 бит		-	-
Выход сопротивление	-	-
Цифровой мультиметр
Максимальная Разрешение	4000 отсчетов
DMM режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и ВКЛ-ВЫКЛ
Максимальная Вход Напряжение	AC: 600 В, DC: 800 в
Максимальная Вход ток	AC: 10A, DC: 10A
Вход сопротивление
Измерение термин	Диапазон	Точность	Разрешение
DC Напряжение	400.00mV	± (0.8% + 5)	100uV
	4,000 V		1mV
	40,00 V		10mV
	400,0 V		100mV
	600,0 V	±( 1% + 2)	1 V
	Защита от перегрузки: 400мв: 250 В, Прочее: 600Vrms.
AC Напряжение	4,000 V	± (1.2% + 5)	1mV
	40,00 V		10mV
	4,000 V		100mV
	600,0 V	± (1.5% + 5)	1 V
	Частота: 40 Гц ~ 400 Гц;
	Частота 400 В и 600 В: 40 Гц ~ 100 Гц
Постоянный ток	40.00mA	±( 1% + 2)	10uA
	200.0mA	±( 1.5% + 2)	100uA
	4.000A	±( 1.8% + 2)	1mA
	10.00A	±( 3% + 2)	10mA
	Защита от перегрузки:
	Самовосстанавливающийся Предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Переменного тока	40.00mA	±( 1.3% + 2)	10uA
	400.0mA	±( 1.8% + 2)	100uA
	4.000A	±( 2% + 3)	1mA
	10.00A	± (3% + 5)	10mA
	Частота: 40 Гц ~ 400 Гц;
	Самовосстанавливающийся Предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Кислотоупорная
	Защита от перегрузки: 220 Vrms
	Постоянной ёмкости, универсальный конденсатор	40.00nF	± (3% + 5)	10pF
		400.0nF		100pF
		4,000 мкФ		1nF
		40,00 мкФ		10nF
		100,0 мкФ		100nF
Защита от перегрузки: 220 Vrms
Диод		0 В ~ 1,0 В
Общие характеристики
Дисплей
Дисплей Тип	2,8 inch64K цвет на тонкопленочных транзисторах на тонкоплёночных транзисторах
Разрешение дисплея	320 по горизонтали на 240 вертикальные пиксели
Дисплей контраст	Регулируемый
Питание
Поставка Напряжение	100V-240VAC, 50 Гц-60 Гц; постоянного тока на входе: 5VDC, 2A
Мощность потребления	<2,5 W
Предохранитель	T, 3A
Батарея	2600mA * 2
На окружающую среду
Операционной Температура	0 ~ 50 °C (32 ~ 122 °F)
Для хранения Температура	-40 ~ + 71 °C (-40 ~ 159,8 °F)
Влажности,
	Метод охлаждения	Конвекционная печь
Высота над уровнем моря	Операционная и	3000 м (10000 футов)
	Нерабочем
Механическому воздействию	Случайной вибрацией	0,31 ГРМ от 50 Гц до 500 Гц, 10 минут на каждой оси
	Нерабочем	2,46 ГРМ от 5 Гц до 500 Гц, 10 минут на каждой оси
	Рабочая	50 г, 11 мс, половина синуса
Механические часы
Измерение	199x98x40 мм (Д x Ш x В)
Вес	624 г

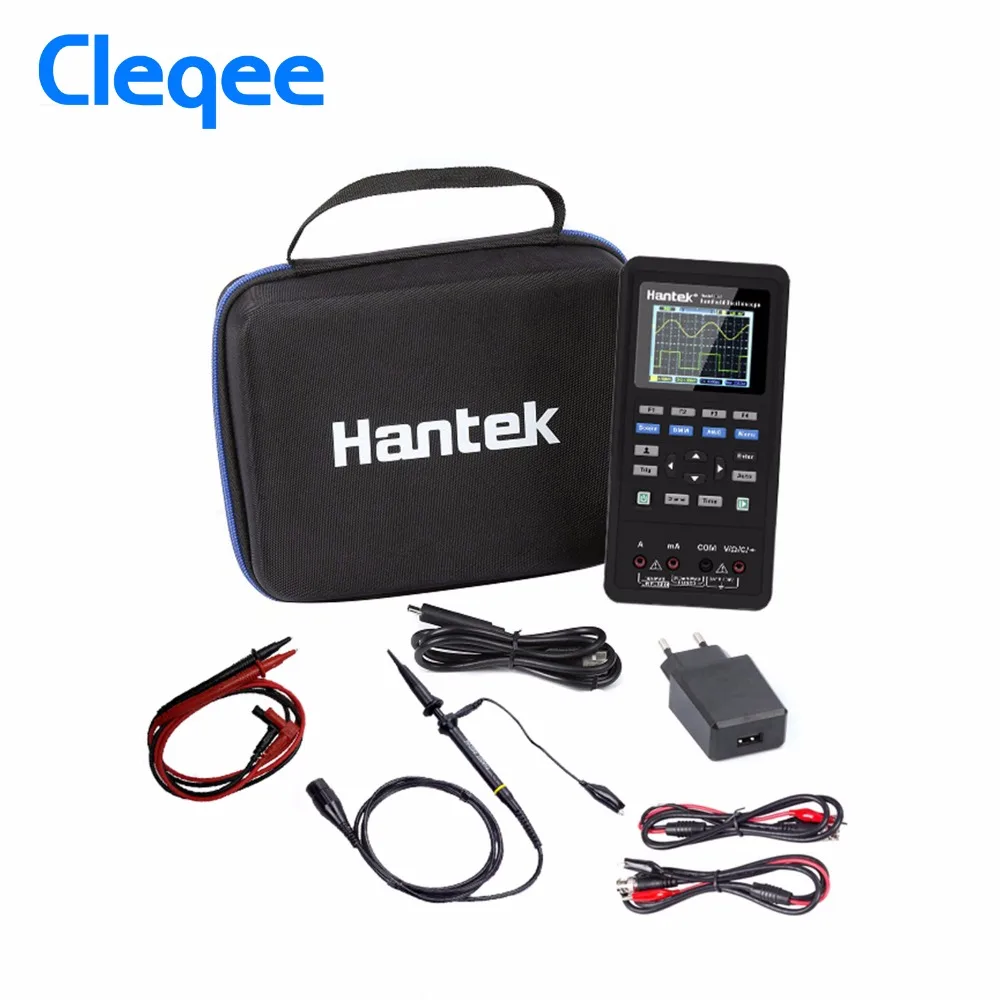

Стандартный аксессуары	Зонд * 1, Зажим зонд * 2, Тип, кабель для зарядки * 1, Адаптер питания * 1, щуп тестера * 1	Зонд * 1, Зажим зонд * 2, Тип, кабель для зарядки * 1, Адаптер питания * 1, щуп тестера * 1	Зонд * 1, Зажим зонд * 1, Тип, кабель для зарядки * 1, адаптер питания * 1, Щуп тестера * 1	Зонд * 1, Зажим зонд * 1, Тип, кабель для зарядки * 1, Адаптер питания * 1, щуп тестера * 1
